LCVCO设计-温度补偿
LCVCO的温度补偿
在进行LCVCO设计时，需要考虑温度变化导致的频率偏移，保证在连续温度变化过程中，PLL不需要重新校准，一直保持锁定，温度补偿结构因此而来。个人认为LCVCO的温度补偿常用的有两种，分别是开环补偿和闭环补偿：
- 开环温补指温度变化引起vtune电压的变化，进而补偿频率。
- 闭环温补指温度变化引起频率变化，频率变化引起vtune电压的变化，进而补偿频率。
开环温补

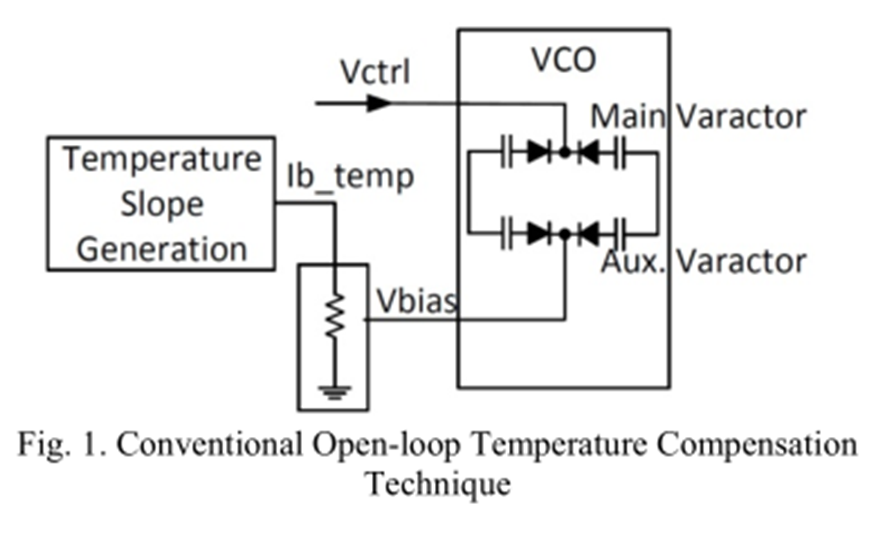

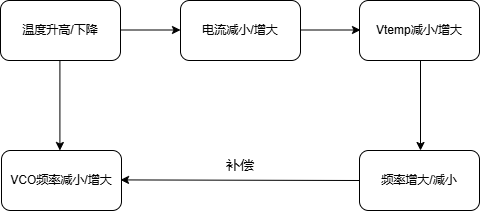

开环温补的流程图如下所示
闭环温补

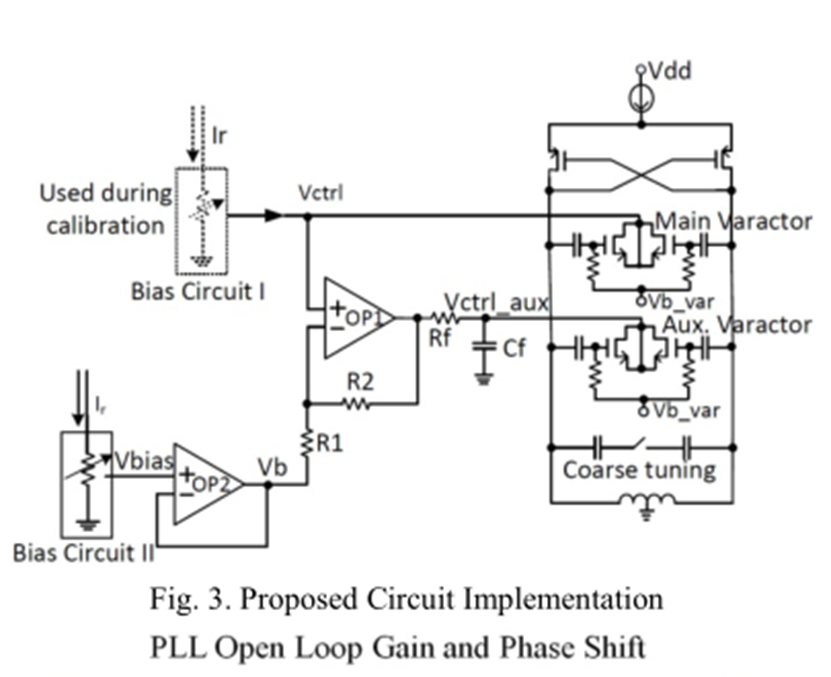

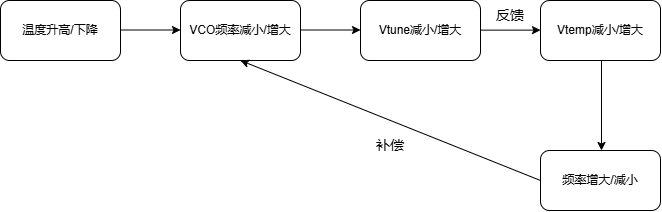

闭环温补的流程图如下所示
参考文献
[1] A Wide-Range VCO with Optimum Temperature Adaptive Tuning, 2010, RFIC.
[2] LMX2582 LMX2592 VCO 校正和 KVCO、Tune 关系讨论.TI.
